På den tid det tar att knyta skorna-ungefär 20 sekunder-Xianku 3D Body Scannerfångar mer data om din kropp än vad en personlig tränare, en kiropraktor och en skräddare kunde samla in på en timme. Men hur fungerar det? Vad skiljer strukturerad ljusskanning från djupkamerorna i din smartphone? Och varför spelar denna teknik någon roll för sömnhälsan?
Låt oss dyka in i tekniken bakom världens förstaAI-drivet madrass- och kuddvalssystem.
Gränserna för traditionell mätning
Historiskt sett innebar valet av en madrass inte mycket mer än ett måttband, en viktvåg och ett subjektivt "komforttest". Även i kliniska miljöer bygger kroppsställningsbedömning ofta på visuell observation, goniometrar och manuella palpationsmetoder-som är subjektiva och begränsade i precision.
Tänk på vad traditionella metoder missar:
- 3D-kontur: Ett måttband fångar omkretsen men inte formen. Två personer med samma höftomkrets kan ha helt olika höftkonturer, vilket påverkar hur de interagerar med en madrassyta.
- Spinal krökning: Visuell bedömning kan inte kvantifiera de subtila laterala kurvorna (skolios) eller sagittala obalanser (kyfos/lordos) som dramatiskt påverkar sömnanpassningen.
- Asymmetri: Höga axlar, bäckenlutning och rotationsobalanser är svåra att mäta exakt med manuella verktyg.
- Dynamiska relationer: Förhållandet mellan axelbredd, höftbredd och ryggradens krökning bestämmer idealiskt sömnstöd-en beräkning som är för komplex för manuella metoder.
Strukturerad ljusskanning löser alla dessa begränsningar.
Vad är strukturerad ljusskanning?
Strukturerad ljusskanning är en 3D-bildteknik som projicerar ett känt ljusmönster (vanligtvis infrarött) på en yta och fångar hur mönstret deformeras. Deformationen av mönstret avslöjar objektets tre-dimensionella form.
Xianku-systemet använderegenutvecklade strukturerade ljusmodulerkonstruerad speciellt för skanning av mänsklig kropp. Så här fungerar processen:
Steg 1: Mönsterprojektion
Skannern projicerar ett exakt rutnät av infraröda punkter på användarens kropp. Till skillnad från laserskannrar som flyttar en enda punkt över ytan, fångar strukturerat ljus tusentals punkter samtidigt.
Steg 2: Bildtagning
Hög-kameror fångar det projicerade mönstret från flera vinklar. Systemet använder två kameror för att uppnå stereoseende -liknande människors binokulära syn men med mycket större precision.
Steg 3: Triangulering
Genom att analysera hur det projicerade mönstret deformeras över kroppens yta, beräknar systemet 3D-koordinaterna för varje punkt. Ju tätare mönstret är, desto mer detaljerad är rekonstruktionen.
Steg 4: Point Cloud Generation
Resultatet är ett "punktmoln"-en samling miljontals individuella 3D-koordinater som kartlägger kroppens yta med millimeters noggrannhet. Xiankus system genererar ungefär2 miljoner punktmolnper skanning, med en densitet på28 poäng per kvadratcentimeter.
Steg 5: 3D-rekonstruktion
Avancerade algoritmer omvandlar punktmolnet till ett kontinuerligt 3D-nät, vilket skapar en 1:1 realistisk modell av användarens kropp som kan ses från alla vinklar.
Varför 2 miljoner poäng är viktiga
Punktmolnets täthet bestämmer detaljnivån som fångas. En skanning med låg-densitet kan fånga den övergripande kroppsformen men missa subtila konturer som är viktiga för sömnen:
| Särdrag | Varför det är viktigt för sömnen |
|---|---|
| Axelkontur | Bestämmer hur mycket en sidosövares axel sjunker ner i madrassen |
| Lumbal kurvdjup | Dikterar nödvändigt stöd för nedre rygg |
| Höft-till-midja | Påverkar bäckeninriktningen i alla sömnpositioner |
| Spinal lateral deviation | Kräver asymmetriskt stöd för skoliospatienter |
| Cervikal kurva | Bestämmer optimal kuddhöjd och loft |
Med 28 punkter per kvadratcentimeter fångar Xianku dessa funktioner med tillräcklig upplösning för att göra kliniskt meningsfulla bedömningar.

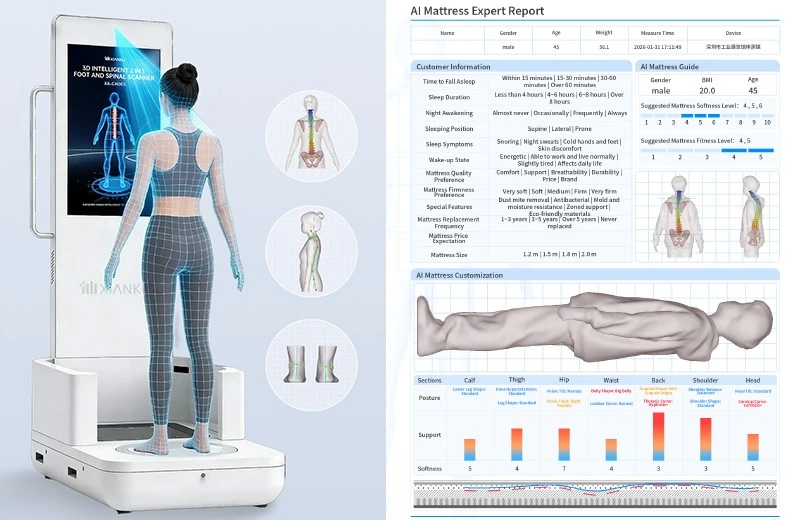

Skivspelarens roll
Till skillnad från fasta skannrar som kräver att användaren står i en specifik position och roterar, använder Xianku en integrerad skivspelare. Denna design erbjuder flera fördelar:
Konsekvent rotationshastighet: Skivspelaren roterar med en exakt kontrollerad hastighet, vilket säkerställer enhetlig täckning och eliminerar rörelseoskärpa.
Optimalt mätavstånd: Användaren står på ett fast avstånd från skannern (0,6-0,75 m) och bibehåller idealisk brännvidd under hela skanningen.
Full 360 graders täckning: Kombinerat med skannerns breda synfält säkerställer skivspelaren fullständig täckning av alla kroppsytor, inklusive ryggen- som är avgörande för bedömning av ryggraden.
Minimal användarrörelse: Användaren står helt enkelt stilla medan skivspelaren roterar. Detta minskar rörelseartefakter och säkerställer skanningskonsistens mellan olika användare.
Från rådata till biomekaniska insikter
Att fånga 2 miljoner poäng är imponerande, men råa punktmoln är meningslösa utan intelligent analys. Det är här Xiankus AI-algoritmer kommer in i bilden.
Automatisk landmärkesavkänning
Systemet identifierar automatiskt anatomiska landmärken:
- Acromion (axeltopp)
- höftbenskammen (bäcken)
- C7 kota (bas på nacken)
- PSIS (posteriora bäckenlandmärken)
- Lårbenshuvuden (höftleder)
- Patellae (knäskålar)
Skelettrekonstruktion
Med hjälp av dessa landmärken rekonstruerar AI en skelettmodell i linje med kroppens yta. Det här är inte ett generiskt skelett skalat till höjd-det är en personlig skelettmodell baserad på de faktiska ytkonturerna.

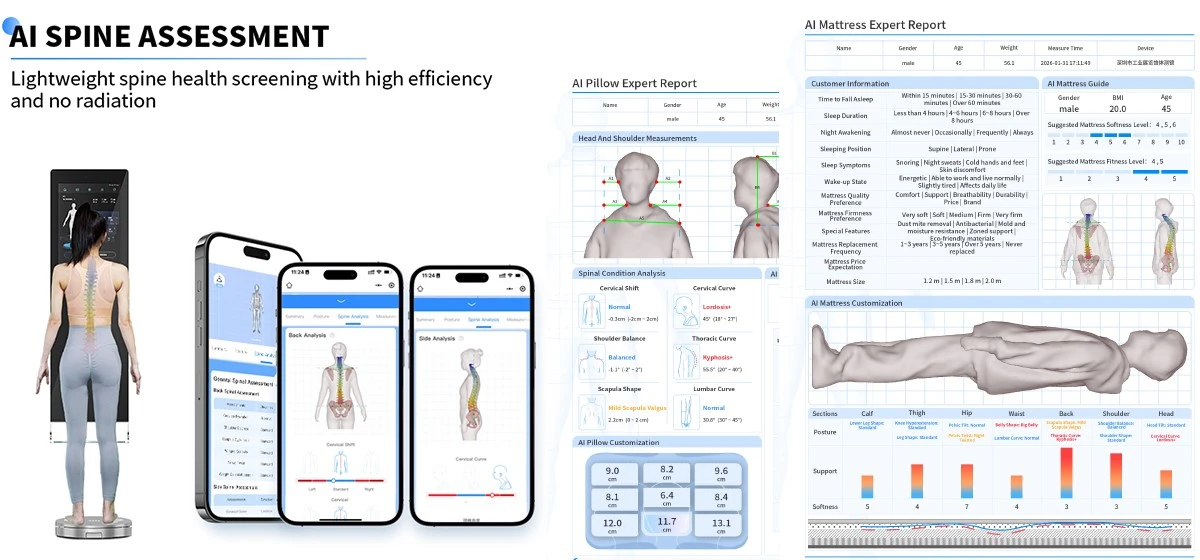

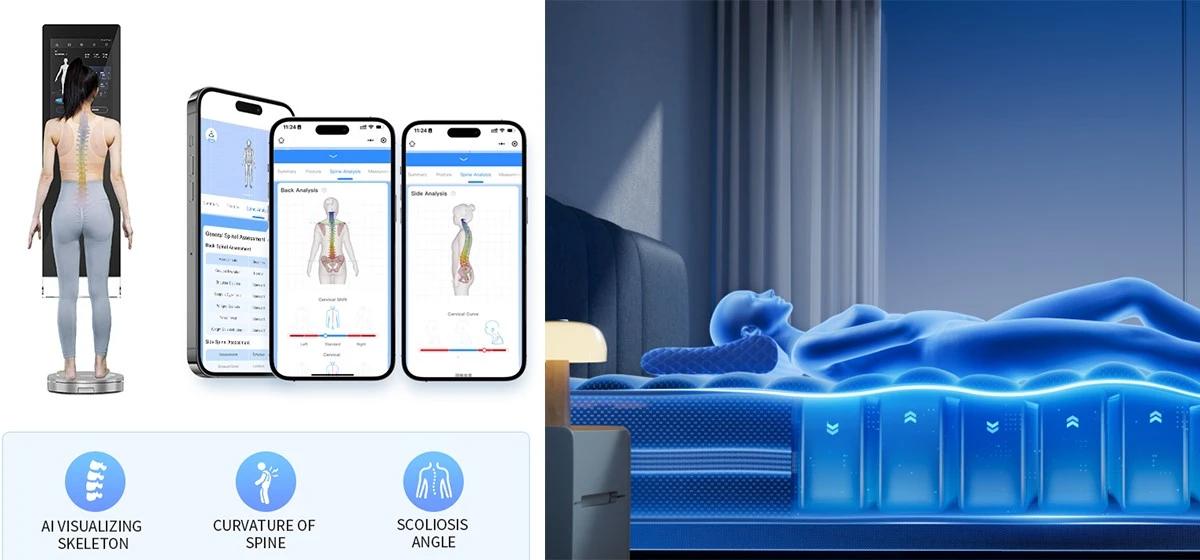

Spinal Curve Analysis
Systemet extraherar ryggradens mittlinje från baksidan och beräknar:
- Cobb-vinkel för skoliosdetektering
- Thorax kyfosvinkel
- Lumbal lordosvinkel
- Kotorrotationsindikatorer
Kvantifiering av hållningsavvikelse
AI mäter avvikelser från idealisk inriktning:
- Framåt huvudhållning (i grader)
- Rundade axlar (i grader)
- Bäckenlutning (främre/posteriora)
- Axelhöjdsasymmetri (i millimeter)
- Knäuppriktning (O/X benvinklar)
Kalibrering och noggrannhet
För medicinska tillämpningar och detaljhandelsapplikationer är noggrannheten inte-förhandlingsbar. Xiankus system genomgår rigorösa kalibreringsprotokoll:
Fabrikskalibrering
Varje enhet är individuellt kalibrerad på fabriken med precisionsmål. Kalibreringsdata lagras i enheten och refereras till under varje skanning.
Miljöersättning
Systemet kompenserar för omgivande ljusförhållanden och säkerställer konsekventa resultat i utställningslokaler, kliniska miljöer eller hotellmiljöer.
Själv-verifiering
Under varje skanning utför systemet kvalitetskontroller i realtid- och varnar operatören om positions- eller miljöfaktorer kan påverka noggrannheten.
Hastighetsfördelen
Varför spelar hastigheten roll? Tänk på den verkliga-applikationen:
I ett utställningsrum för sängkläder har kunderna begränsad tid och tålamod. En skanningsprocess som tar flera minuter skapar friktion. En 20-sekunders genomsökning upplever att kunderna är mer benägna att delta, och personalen kan bearbeta fler kunder per timme.
I kliniska sammanhang är tid pengar. En 20-sekunders skanning ersätter 15-20 minuters manuell bedömning, vilket gör att utövare kan fokusera på tolkning och behandling snarare än mätning.
I hotellmiljöer förväntar sig gästerna bekvämlighet. En snabb, icke{1}}påträngande skanning vid incheckning- möjliggör personligt val av kuddar utan att störa gästupplevelsen.
Datasekretess och säkerhet
Med all kroppsskanningsteknik är integritetsproblem av största vikt. Xianku prioriterar datasäkerhet:
På-Enhetsbearbetning
All skanning och initial analys sker på enhetens lokala hårdvara. Systemet strömmar inte råavsökningsdata till externa servrar utan uttryckligt tillstånd.
Krypterad lagring
Kunddata krypteras i vila och under överföring. Åtkomsten kontrolleras via CRM-systemet med roll-baserade behörigheter.
Efterlevnad
Systemet är utformat för att följa GDPR, CCPA och andra regionala integritetsbestämmelser. Användare får tydlig information om hur deras data kommer att användas och kan när som helst begära radering.
Bottom Line
Strukturerad ljusskanning är inte ny-den har använts i industriell inspektion, bildesign och medicinsk bildbehandling i flera år. Men att tillämpa denna teknik på sömnhälsa, med de specifika kraven på hastighet, noggrannhet och prisvärdhet, krävde år av FoU.
Xiankus prestation är att göra klinisk-3D-kroppsskanning praktisk för dagligt bruk i detaljhandeln, hotellbranschen och hälsomiljöer. Resultatet är ett system som fångar in mer data på 20 sekunder än vad traditionella metoder skulle kunna samla in på en timme-och som översätter denna data till praktiska sömnlösningar.
I vår nästa artikel kommer vi att utforska hur dessa rådata blir en komplett bedömning av ryggradens hälsa, och varför förståelse för din ryggrad är nyckeln till bättre sömn.
